膠粘劑的耐有機溶劑性能在一些關鍵行業(yè)中至關重要，如化學運輸、航空航天、工業(yè)制造和建筑設計。盡管大多數(shù)商業(yè)化膠粘劑在非溶劑環(huán)境下表現(xiàn)出色，但當接觸有機溶劑、油和堿液時，它們的粘附強度會顯著降低甚至出現(xiàn)粘附失效。開發(fā)具有強有機溶劑耐受性的新型膠粘劑是十分必要的。傳統(tǒng)膠粘劑通常使用聚合物作為主要成分。當長時間接觸有機溶劑時，由于相似相溶原理，溶劑分子會自發(fā)擴散進入聚合物網絡，增大高分子鏈間距，減弱鏈纏結作用，增強鏈段運動能力，破壞高分子材料原有的結構形態(tài)，導致膠粘劑的內部作用力和界面作用力都大幅度減弱，從而導致粘附失效。

為了實現(xiàn)膠粘劑能夠在強有機溶劑環(huán)境下的耐受性, 湖南大學材料科學與工程學院張世國教授團隊制備了一種兩性聚離子液體（ZPIL）膠粘劑，該膠粘劑在室溫下具有超強粘附性和有機溶劑耐受性

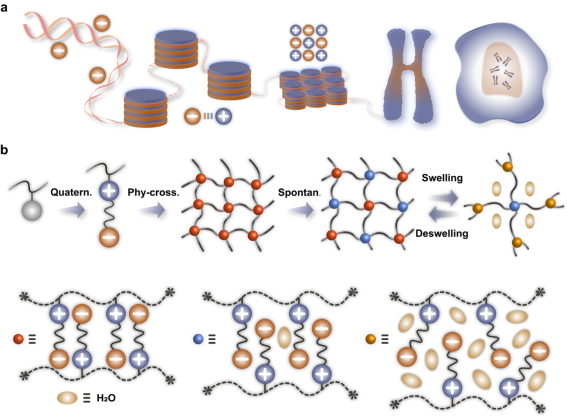

作者利用自由基聚合和季銨化等手段制備了ZPIL膠粘劑，得益于其獨特的動態(tài)靜電絡合交聯(lián)結構，所得膠粘劑在室溫下具有超強粘附性和有機溶劑耐受性。通過對其在不同溶劑環(huán)境（強、弱極性有機溶劑）中長時間浸泡后的粘附性能進行定量測試，并結合非離子型聚合物對比樣的性能差異，研究了ZPIL作為粘附材料使用時對整體性能（耐溶劑性與粘附性）的影響規(guī)律。

此外，作者還利用變溫FT-IR光譜、ATR-IR光譜、分子動力學模擬等研究手段對ZPIL內部偶極-偶極相互作用力形成的動態(tài)靜電絡合交聯(lián)結構和有機溶劑對ZPIL長時間尺度下的擴散過程進行了深入分析。

作者利用內部極強的偶極-偶極相互作用形成動態(tài)靜電交聯(lián)結構，成功制備了具有極強有機溶劑耐受性的ZPIL膠粘劑。ZPIL與水分子之間存在極強相互作用，能保證多種環(huán)境條件樣品中結合水含量始終穩(wěn)定在2 wt%左右。與非離子型聚合物不同，所得ZPIL材料在幾乎所有的有機溶劑中都具有極高的穩(wěn)定性。即使經過長時間（2個月）有機溶劑浸泡，ZPIL材料也不會出現(xiàn)任何溶解或溶脹現(xiàn)象。ZPIL 對多種材料具有極強的粘附性，剪切強度最高能夠達到7.2 MPa。在循環(huán)回收使用過程中ZPIL膠粘劑經過8次重復粘附使用，其性能依然維持在6.1MPa附近。
