提高鋰離子電池（LIB）安全性的普遍方法是采用磷酸酯電解質。然而，磷酸酯成分與石墨陽極之間的不相容性（一種被稱為 "共插入 "的現象）帶來了固有的挑戰。

為了解決這一障礙，近日，中南大學洪波、白茂輝、香港城市大學Yang Jiayi 、新加坡國立大學Zhang Kun團隊引入了一種利用阻燃溶劑和聚合物基質原位熱聚合的綜合策略。這種方法促進了磷酸酯分子與聚合物基質之間強烈的偶極-偶極相互作用，有效減輕了對石墨陽極的不利影響。通過原位 X 射線衍射、X 射線光電子能譜深度剖面分析和透射電子顯微鏡成像驗證了這一重大改進。該方法促進了 NCM811|P-GPE|Gr 軟包電池在含 20% 磷酸酯成分的電解液中的鋰離子穩定運行，實現了每周期 0.0023% 的低容量衰減率和良好的阻燃特性。

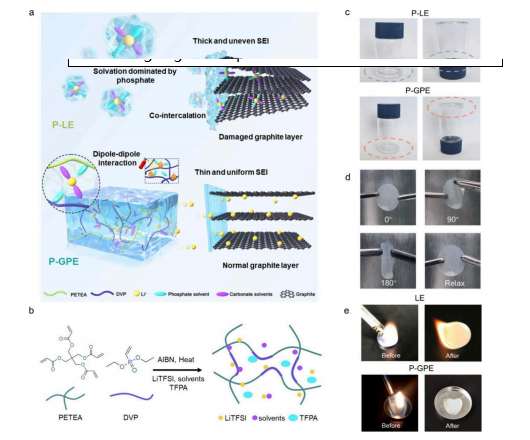

他們采用阻燃溶劑和聚合物骨架原位熱聚合的新策略，實現了高磷酸酯組分凝膠聚合物電解質，解決了與石墨陽極的不相容問題。由于六氟磷酸酯（LIPF₆）在高溫下容易分解，研究人員選擇了高溫穩定性更好的雙((三氟甲基)磺?；?偶氮鋰（LITFSI）。

所選的磷酸酯溶劑--2-氟-2-磷?；宜崛阴ィ═FPA）帶有氟基和磷酸酯結構，具有很強的阻燃性能。而功能性聚合物骨架則是利用交聯劑季戊四醇四丙烯酸酯（PETEA）和聚合物單體乙烯基磷酸二乙酯（DVP）設計而成。

這種結構具有很高的阻燃效率，并能與磷酸酯分子產生強大的偶極-偶極相互作用。通過限制磷酸酯分子的自由運動，可以降低它們與鋰離子的共價效應，并增強磷酸酯溶劑與石墨負極的相容性。

這些特性已通過原位 X 射線衍射 (XRD) 和 X 射線光電子能譜 (XPS) 深度剖面分析得到證實。因此，用磷酸酯凝膠聚合物電解質（PGPE）組裝 Gr| Li 電池，在 0.5 C條件下循環 350 次后，容量保持率達到 97.6%，令人印象深刻。這種創新方法為開發具有更強循環性能的安全鋰離子電池鋪平了道路。

Monionic?載流子液1-乙基-3-甲基咪唑雙氟磺酰亞胺鹽, FIM1002 99.9%，電池級

FIM1002用作鋰電池“安全”電解液EMI-FSI的重要組成，充當特效助劑與溶劑作用，兼容多種鋰（Li）鹽，高效阻燃、低熔點、低粘度、不揮發、高導電、寬電化學窗口。
