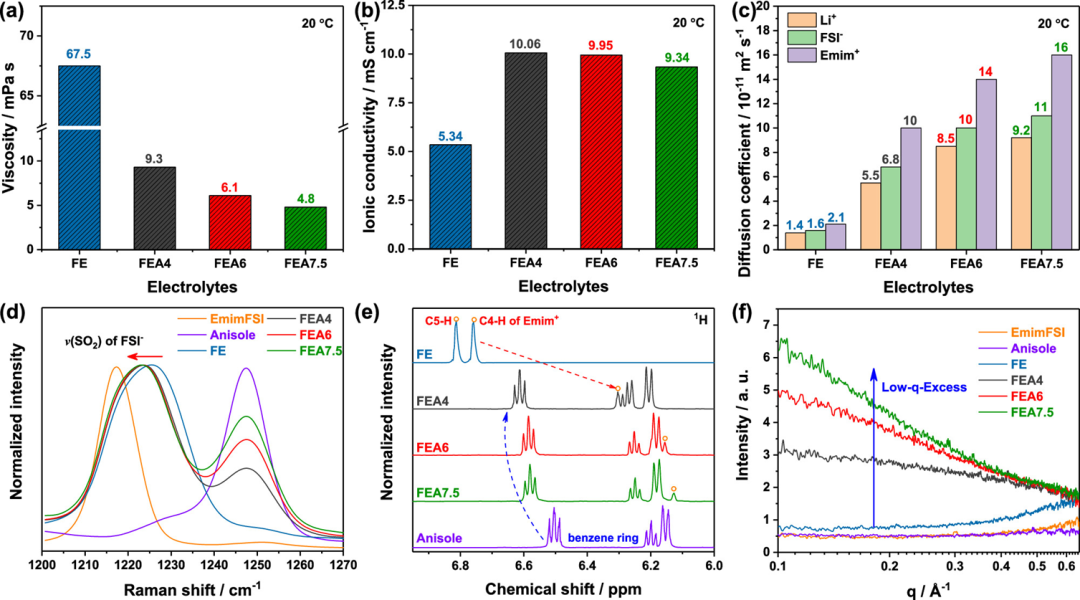

采用高比容量和低電位的鋰金屬陽極(LMA)的鋰金屬電池(LMBs)，是下一代高能量密度二次電池的潛在候選者。然而，由于LMAs上缺乏足夠的保護性固體電解質界面(SEI)，通常會導致低鋰剝離/電鍍庫侖效率(CE)和鋰枝晶生長。這些問題嚴重影響了實際LMBs的循環穩定性。由于電解質在SEI形成中起著至關重要的作用，電解質加工越來越重視增強SEI。在新興的電解質中，局部濃縮電解質(LCEs)由濃縮電解質和非溶劑化、低粘度共溶劑組成，因其高鋰剝離/電鍍CE而脫穎而出。目前LCEs中使用的大多數非溶劑化共溶劑都是高度氟化的，具有強吸電子效應的氟化基團降低了配位基團的電子密度，使共溶劑具有非溶劑化特性，對LMA具有高電化學穩定性。然而，由于其中所含的-CF₃和/或-CF₂基團，這些全氟烷基和多氟烷基物質(PFAS)會導致環境和職業安全問題。
